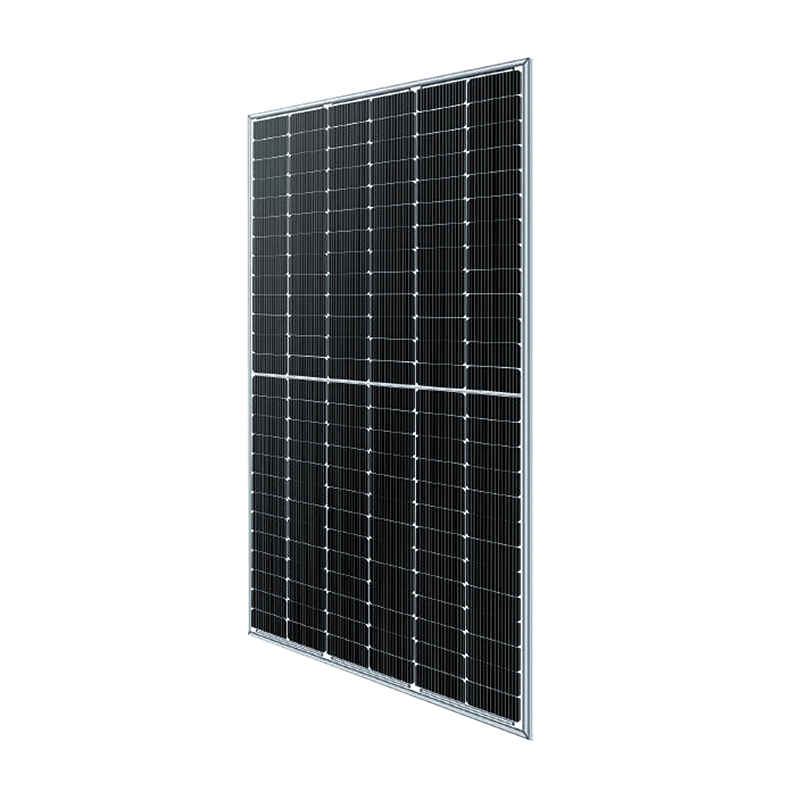

O módulo solar de silício monocristalino Mono 78 Cell é uma solução fotovoltaica de alta potência projetada para aplicações comerciais e industriais em grande escala. Construído com avançada tecnologia TOPCon tipo N e 156 peças de meias células de 182 * 182 mm, este módulo oferece potência excepcional e confiabilidade de longo prazo. Sua construção robusta e desempenho superior fazem dele a melhor escolha para projetos exigentes de energia solar que exigem alta eficiência e durabilidade.
Equipado com células TOPCon tipo N e um design de circuito exclusivo, o módulo atinge uma potência máxima de até 630W. O grande tamanho da célula de 182 * 182 mm e a configuração de 78 células garantem a geração eficiente de energia, tornando-o adequado para projetos de energia em grande escala.
Rigorosamente testado contra corrosão por névoa salina e amônia pela TUV Nord, o módulo demonstra excelente adaptabilidade a ambientes agressivos, como áreas costeiras e zonas industriais. Ele também passa em testes de carga mecânica para carga de vento (2.400 Pa) e carga de neve (5.400 Pa), garantindo desempenho estável em condições climáticas extremas.
O módulo suporta instalação horizontal e vertical, com cabos de saída personalizados de 4 mm² (1400 mm para horizontal, 300 mm para vertical) para atender a diferentes requisitos de instalação. Essa flexibilidade o torna adequado para diversas estruturas de montagem e projetos.

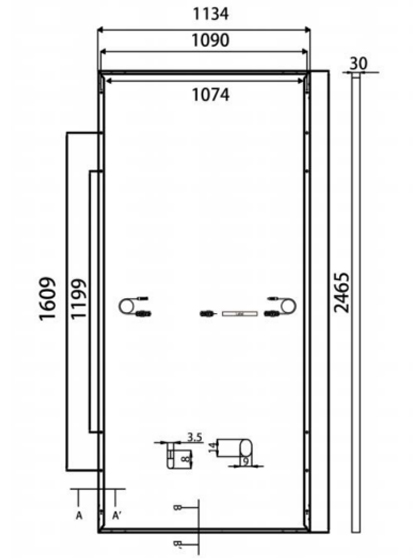

Diagramas Mecânicos
 |  |  |

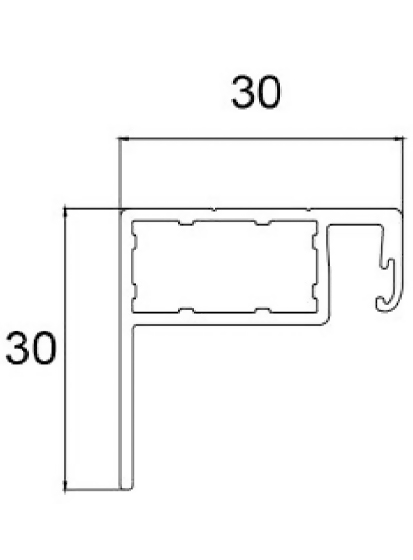

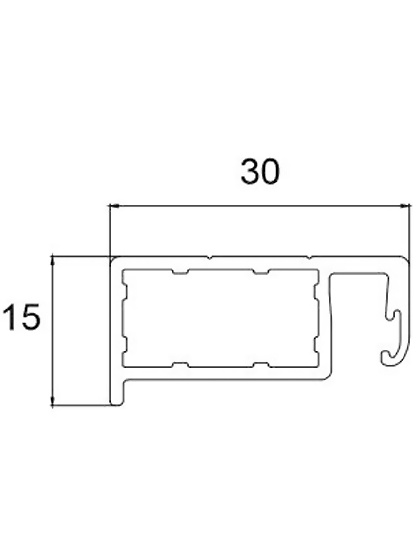

Diagramas Mecânicos | Seção Transversal do Quadro AA | Seção Transversal do Quadro BB |
Especificações
Peso | 29kg |
Dimensions | 2465mm*1134mm*30mm |
Dimensões da célula | 182*182mm |
Quantidade de células | 78*2 peças |
Tensão máxima do sistema | 1500V |
Caixa de junção | IP68 |
Vidro frontal | 3,2 mm, revestimento anti-reflexo, alta transmissão, baixo teor de ferro, vidro temperado |
Quadro | Liga de alumínio |
Cabo | 4mm², N 1400mm/P 1400mm para instalação horizontal 4mm 2, N 300mm/P 300mm para instalação vertical |
Conector | Compatível com MC4 |
Parâmetros elétricos em Stc
Poder | 610W | 615 W | 620 W | 625 W | 630W |
Tensão de Circuito Aberto | 55,31V | 55,46V | 55,61V | 55,76V | 51,87V |
Corrente de curto-circuito | 13,98A | 14.04A | 14.09A | 14,15A | 14,3A |
Tensão de potência máxima | 45,46V | 45,63V | 45,76V | 45,92V | 42,79V |
Corrente máxima de potência | 13,42A | 13.48A | 13,55A | 13.61A | 13.79A |
Eficiência do Módulo | 21,82% | 22,00% | 22,18% | 22,36% | 22,54% |
Sob condições de teste padrão (STC) de irradiância de 1000 W/m 2, espectro AM 1,5 e temperatura da célula de 25°C.
Parâmetros elétricos em Nmot
Poder | 459 W | 463W | 467W | 471W | 475W |
Tensão de Circuito Aberto | 52,51V | 52,66V | 52,81V | 52,96V | 53,11 V |
Corrente de curto-circuito | 11.26A | 11h30 | 11.36A | 11.39A | 11.43A |
Tensão de potência máxima | 42,39V | 42,56V | 42,69 V | 42,86V | 43,03V |
Corrente máxima de potência | 10,83A | 10,88A | 10,94A | 10,99A | 11.04A |
Sob temperatura nominal de operação do módulo (NMOT), irradiância de 800 W/m 2, espectro AM 1,5, temperatura ambiente 20 ℃, velocidade do vento 1 m/s.

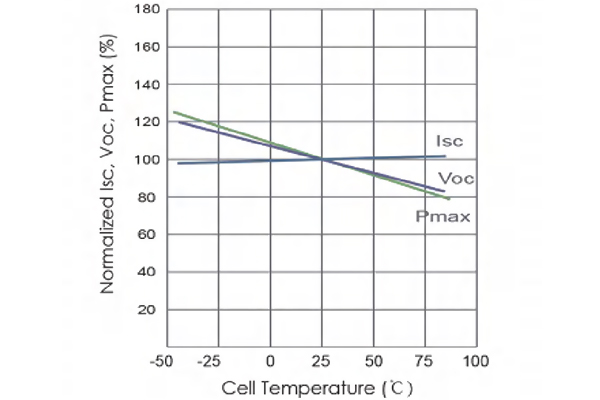

Características de temperatura
NMOT | 41±3°C | Coeiciente de temperatura do ISC | +0,046%/°C |
Coeiciente de temperatura de VOC | -0,25%/°C | Coeiciente de temperatura de Pmax | -0,30%/°C |
Configuração de embalagem
Módulos/Palete | 37 peças | Módulos/Container 40' | 592 peças |
Descrição da embalagem | 16 paletes, total=(37+37)x8=592 peças | ||
Características
 |  |
LC-78M-182*182-N | LC-78M-182*182-N |
Classificação Máxima
Tolerância de saída | 0~+5W |
Temperatura operacional | -40°C~+85°C |
Carga de vento/carga de neve | 2400pa/5400pa |
Corrente do fusível | 25A |
Ideal para shopping centers, centros logísticos e edifícios de escritórios com grandes espaços na cobertura, proporcionando geração de energia de alta eficiência para atender a grandes demandas comerciais de energia e atingir metas de redução de carbono.
Adequado para parques industriais e instalações de produção, o módulo ajuda a reduzir os custos de eletricidade industrial e a dependência de combustíveis fósseis, apoiando o desenvolvimento industrial sustentável.
Perfeito para projetos de energia solar em grande escala, como parques solares montados no solo, proporcionando alta potência e desempenho confiável para contribuir para o fornecimento de energia renovável em grande escala.
Dimensões: 2.465 mm 1.134 mm 30 mm, peso líquido 29 kg
Vidro frontal: vidro temperado com revestimento anti-reflexo de 3,2 mm, alta transmissão e baixo teor de ferro para máxima absorção de luz
Estrutura: Estrutura em liga de alumínio de alta resistência para maior estabilidade estrutural e resistência à corrosão
Tensão máxima do sistema: 1500V para compatibilidade com sistemas solares de grande escala
Caixa de junção: nível de proteção IP68 para desempenho confiável à prova d'água e à prova de poeira
Conector: compatível com MC4 para conexão fácil e segura
A tecnologia TOPCon tipo N oferece maior eficiência de conversão, melhor coeficiente de temperatura e ciclo de vida mais longo em comparação com células tradicionais do tipo P, garantindo maior produção de energia e desempenho mais estável ao longo do tempo.
Sim, o módulo passou por rigorosos testes de corrosão por névoa salina, tornando-o resistente a ambientes corrosivos, como áreas costeiras, garantindo um desempenho confiável mesmo em condições de alta umidade e ar salgado.
O módulo suporta instalação horizontal e vertical, com cabos customizados para cada tipo de instalação, proporcionando flexibilidade para adaptação a diferentes estruturas de telhado e requisitos de projeto.
