Aplicação: A revolução tecnológica por trás das caixas de junção fotovoltaicas: do Schottky ao carboneto de silício

Nos módulos fotovoltaicos, existe um componente comum, mas crucial - a caixa de junção fotovoltaica. Ele assume a dupla missão de transmissão de corrente e proteção de módulo, e é um 'herói anônimo' indispensável no sistema fotovoltaico. Nesta pequena caixa, os dispositivos semicondutores de potência encenam um drama tecnológico relativo à eficiência e segurança.

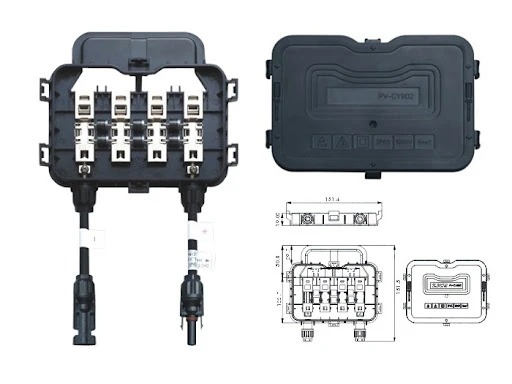

Caixa de junção: A dupla missão de conexão e proteção

O papel das caixas de junção nos módulos de células solares pode ser resumido em dois pontos: conexão e transmissão, bem como proteção do módulo. Os módulos de células solares realizam a conversão fotoelétrica por meio de células solares, e a eletricidade gerada deve ser transmitida aos sistemas de carga e controle por meio de caixas de junção. Enquanto isso, a caixa de junção também serve como “elo” de todo o painel solar, conectando vários componentes para formar o todo de geração de energia.

Mas a caixa de junção tem uma missão mais importante – proteger os componentes. Quando os componentes da formação são bloqueados por nuvens escuras, galhos de árvores, excrementos de pássaros, etc., um “efeito de ponto quente” se formará em algumas áreas locais, o que não só afeta a geração de energia, mas pode até danificar os componentes em casos graves. Neste ponto, o mecanismo de proteção dentro da caixa de junção será ativado, contornando a sequência de baterias defeituosa para proteger todo o componente e até mesmo o conjunto.

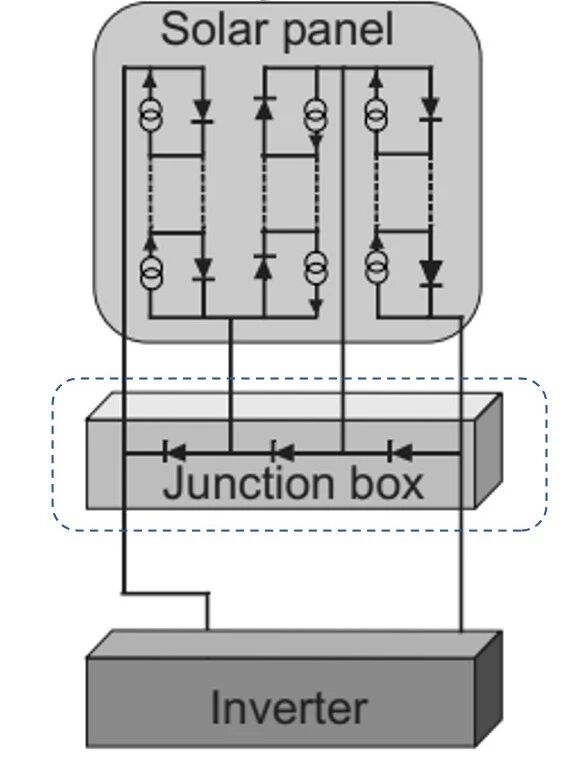

Considerando custo e processo, a indústria atual geralmente adota a solução de configurar um dispositivo de proteção em uma série de séries de baterias, o que é simples e eficaz.

Semicondutor de potência: o componente principal das unidades de bypass

Entre as funções de proteção da caixa de junção, o dispositivo semicondutor de potência dentro dela – o diodo de bypass – realmente desempenha um papel fundamental. Aproveita a condutividade unidirecional dos materiais semicondutores. Durante a operação normal, quase não consome energia elétrica, mas quando os componentes são bloqueados, conduz rapidamente, fornecendo um canal de desvio para a corrente.

Do ponto de vista técnico, os diodos de bypass precisam atender a condições de trabalho adversas: uma ampla faixa de temperatura em ambientes externos, desempenho elétrico estável a longo prazo e capacidade de lidar com situações inesperadas. Especialmente quando os módulos fotovoltaicos estão bloqueados, os diodos precisam suportar grandes impactos de corrente em um curto período de tempo, ao mesmo tempo que dissipam efetivamente o calor gerado.

É precisamente aqui que os diodos Schottky demonstram suas vantagens. Os diodos Schottky apresentam baixa queda de tensão direta e rápida velocidade de comutação, o que pode efetivamente reduzir a perda de energia durante a operação normal e responder rapidamente quando a proteção é necessária.

Em aplicações práticas, o desempenho dos diodos afeta diretamente o efeito de proteção das caixas de junção. A queda de tensão direta determina a perda de energia de um diodo durante a operação, a corrente de fuga afeta a segurança do sistema e o desempenho térmico está relacionado à confiabilidade da operação a longo prazo.

Verificação de confiabilidade de caixas de junção fotovoltaicas

Sendo um componente que funciona ao ar livre durante muito tempo, a fiabilidade da caixa de junção é de vital importância. Os padrões da indústria têm requisitos rigorosos de verificação para o desempenho dos diodos de bypass para garantir uma operação confiável sob diversas condições adversas.

Em um teste de confiabilidade típico, os componentes são colocados em um ambiente de alta temperatura enquanto passam por uma corrente que simula as condições reais de trabalho. Após um certo período de fluxo contínuo de corrente, é necessário testar o estado de funcionamento do diodo para verificar se ele pode permanecer estável sob os testes duplos de alta temperatura e grande corrente. Além disso, as condições de teste serão ainda mais rigorosas para simular as condições de trabalho em circunstâncias extremas.

Essas verificações não são apenas um teste do projeto geral da caixa de junção, mas também uma triagem rigorosa dos dispositivos semicondutores de potência dentro dela. Somente os diodos que atendem aos requisitos em termos de design, materiais e fabricação podem ter um bom desempenho nesses testes, garantindo uma vida útil de até 25 anos para módulos fotovoltaicos.

Tendência da indústria: Da proteção passiva à interconexão inteligente

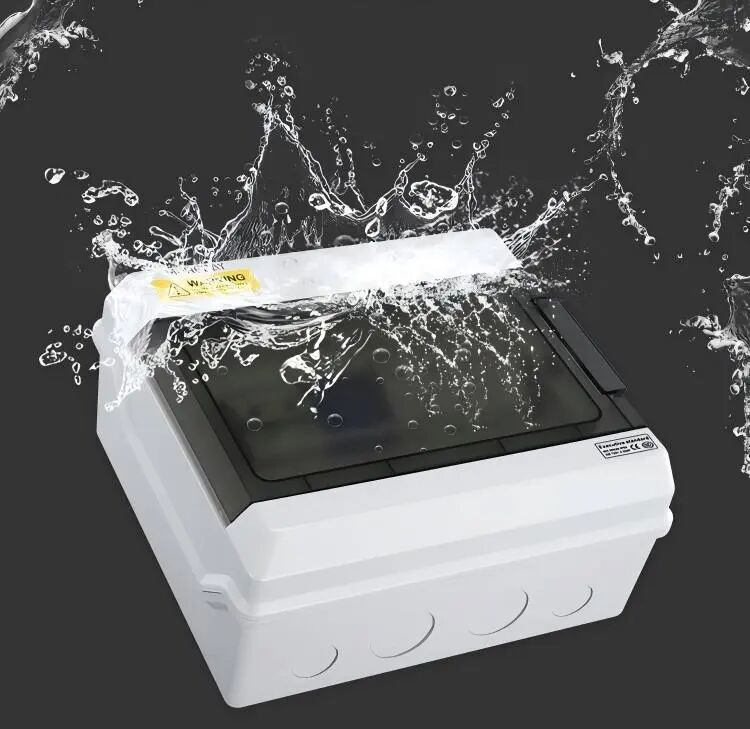

À medida que a indústria fotovoltaica avança em direção a alta eficiência e alta confiabilidade, a própria caixa de junção também passa por atualizações tecnológicas. Por um lado, o aumento contínuo da potência dos componentes impôs requisitos mais elevados para a capacidade de transporte de corrente das caixas de junção. Cabos mais grossos e tecnologias de conexão com menor resistência tornaram-se tendência de desenvolvimento. Por outro lado, o surgimento de cenários de aplicação emergentes, como a energia fotovoltaica offshore, fez com que as caixas de junção evoluíssem para níveis mais elevados de impermeabilidade e maior resistência às intempéries.

• A revolução material dos dispositivos de energia

Ao nível dos semicondutores de potência, o progresso tecnológico também avança a um ritmo sem precedentes. O diodo Schottky tradicional tem sido continuamente otimizado, com sua queda de tensão direta diminuindo constantemente e seu desempenho de dissipação de calor melhorando continuamente, adaptando-se aos requisitos de aumento de corrente trazidos por wafers de silício de grande porte. Enquanto isso, materiais semicondutores de banda larga representados pelo carboneto de silício começaram a entrar no campo das caixas de junção fotovoltaicas. Dispositivos de carboneto de silício têm maior capacidade de tensão suportável, melhores características de alta temperatura e menores perdas de comutação. Embora sua aplicação em larga escala na área de diodos de bypass ainda exija tempo, seu potencial técnico já atraiu a atenção da indústria.

• A tendência futura da interconexão inteligente

A inteligência também é uma direção que não pode ser ignorada. A nova geração de “caixa de junção inteligente”, com base nas funções de proteção tradicionais, adicionou recursos de monitoramento e controle. Ele pode monitorar o status de funcionamento de cada série de baterias em tempo real, conduzir um gerenciamento refinado e fornecer suporte de dados para operação e manutenção do sistema. Da simples proteção ao equilíbrio entre proteção e inteligência, as caixas de junção estão passando por uma transformação de “proteção passiva” para “gerenciamento ativo”. Esta transformação não é apenas apoiada por semicondutores de potência, mas também inseparável do desenvolvimento coordenado de tecnologias como chips de controle e módulos de comunicação.

Da simples transmissão de conexão ao gerenciamento inteligente de componentes, a evolução tecnológica das caixas de junção nunca cessou. Nesta pequena caixa, os dispositivos semicondutores de potência sempre desempenharam um papel fundamental.

Os produtos Sanders capacitam caixas de junção fotovoltaicas

Sanders Microelectronics (SMC) foi fundada em 1997 e é uma joint venture sino-americana de alta tecnologia que integra pesquisa e desenvolvimento, design, fabricação e vendas de semicondutores. Nossos chips semicondutores, dispositivos semicondutores de potência e outros produtos são amplamente utilizados em vários campos, como comunicação, bens de consumo, indústria, energia renovável, veículos elétricos, etc., e ao mesmo tempo atendem aos requisitos de alta confiabilidade de indústrias de ponta, como aviônica e dispositivos médicos.

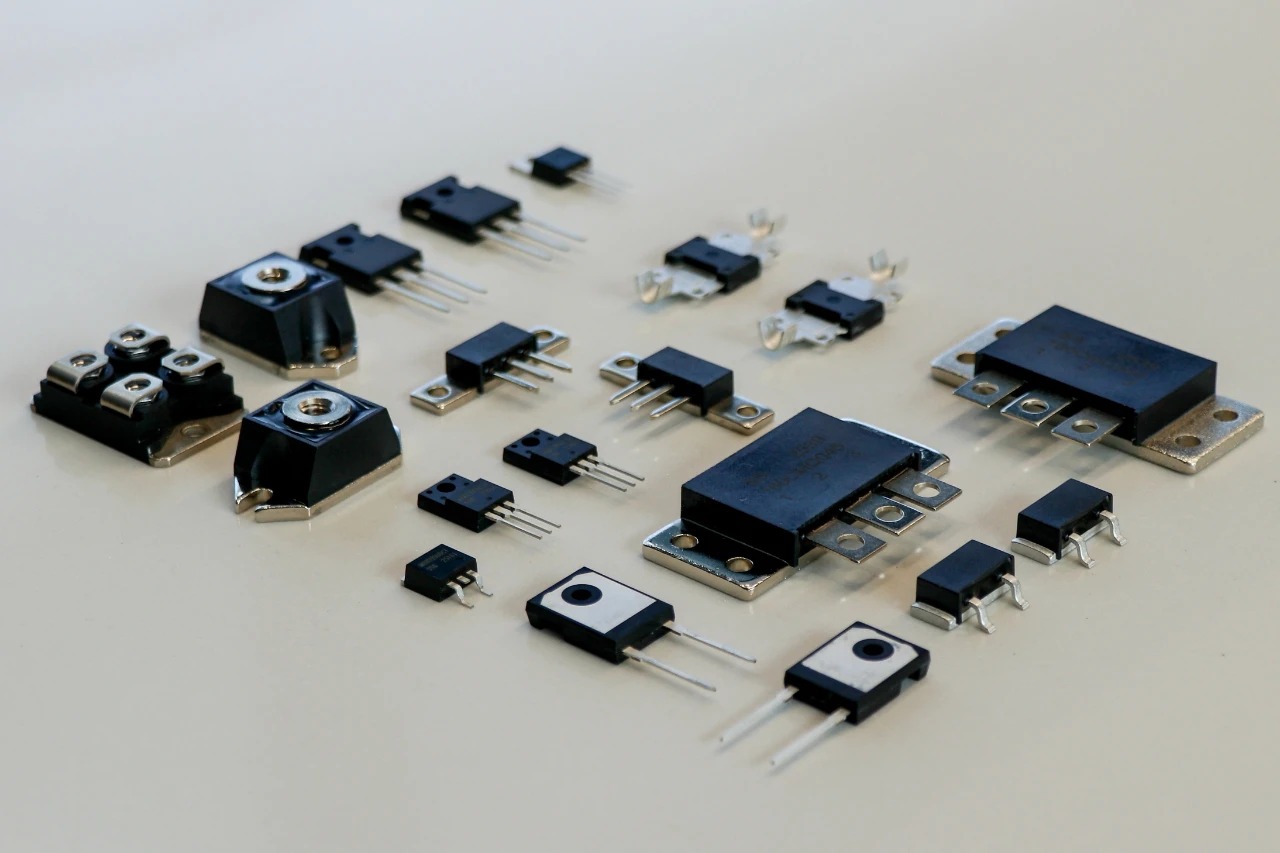

Como fabricante líder mundial de semicondutores de potência, a SMC Sanders tem quase 30 anos de acumulação tecnológica e é altamente confiável pelos clientes. Nosso de carboneto de silício de alto desempenho MOSFET , diodos de carboneto de silício, diodos de recuperação ultrarrápidos, diodos de potência à base de silício e outros produtos apresentam alta eficiência, alta confiabilidade e bom desempenho de custo, o que pode fornecer forte suporte para a aplicação de caixas de junção fotovoltaicas e atualizações de sistema. As equipes de serviços profissionais da Sanders em todo o mundo oferecem a melhor experiência de atendimento ao cliente e protegem o design do seu produto.

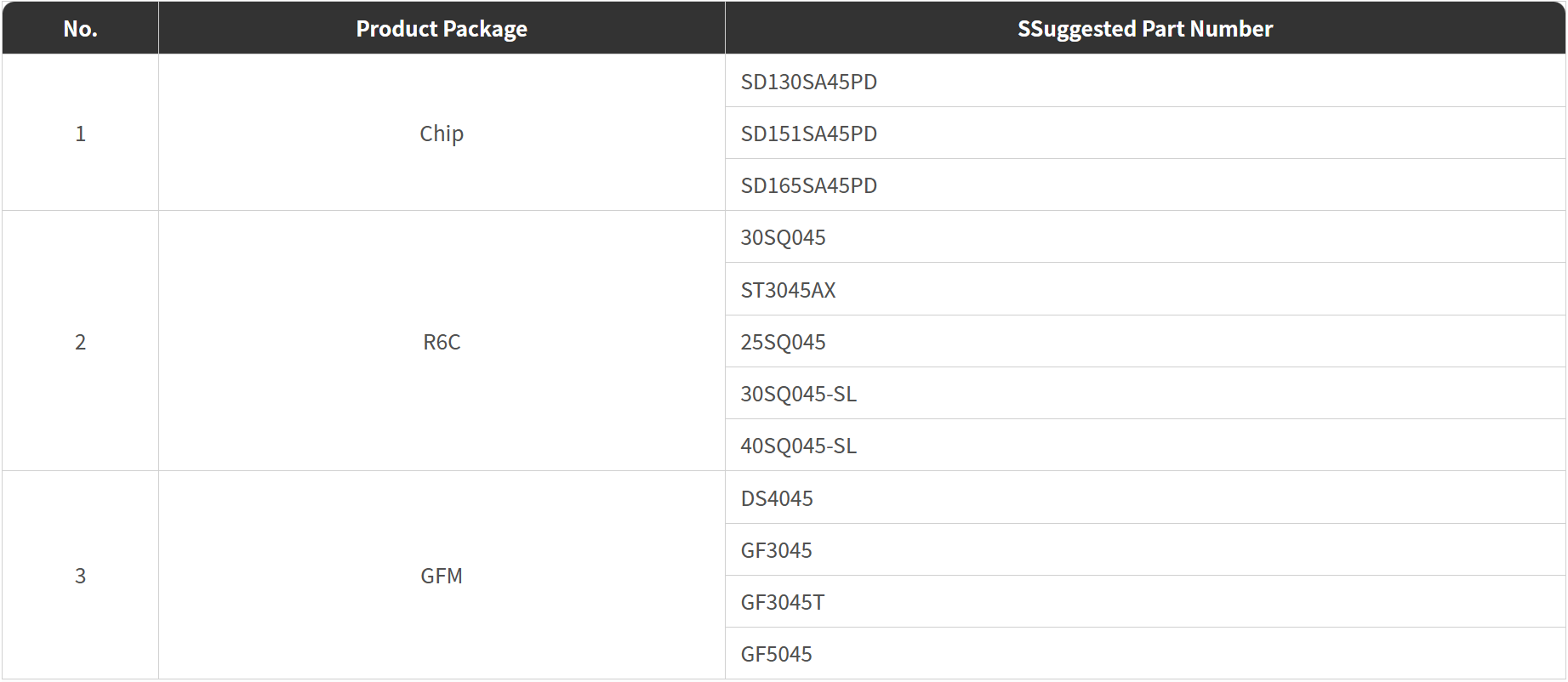

Alguns produtos da SMC Sanders que podem ser aplicados em caixas de junção fotovoltaicas são os seguintes.
